(Sedmo pitanje nije potpuno, proveriti obrasce u 16om)
Obavezan deo
1. Šta spada u osnovne parametre, a šta u deformacije talasnih oblika? Koji su najčešći poremećaji kvaliteta
električne energije?
1. Osnovni paramerni su: varijacija napona, varijacija frekvencije I nesimetrija.
Deformacije talasnih oblika su: impulsi, oscilacije, propadi, premašenje, kratka
beznaponska pauza, podnaponi I prenaponi.
Najčešći poremećaji su: beznaponska pauza, harmonici, urezi I rupe, flikeri I šum.

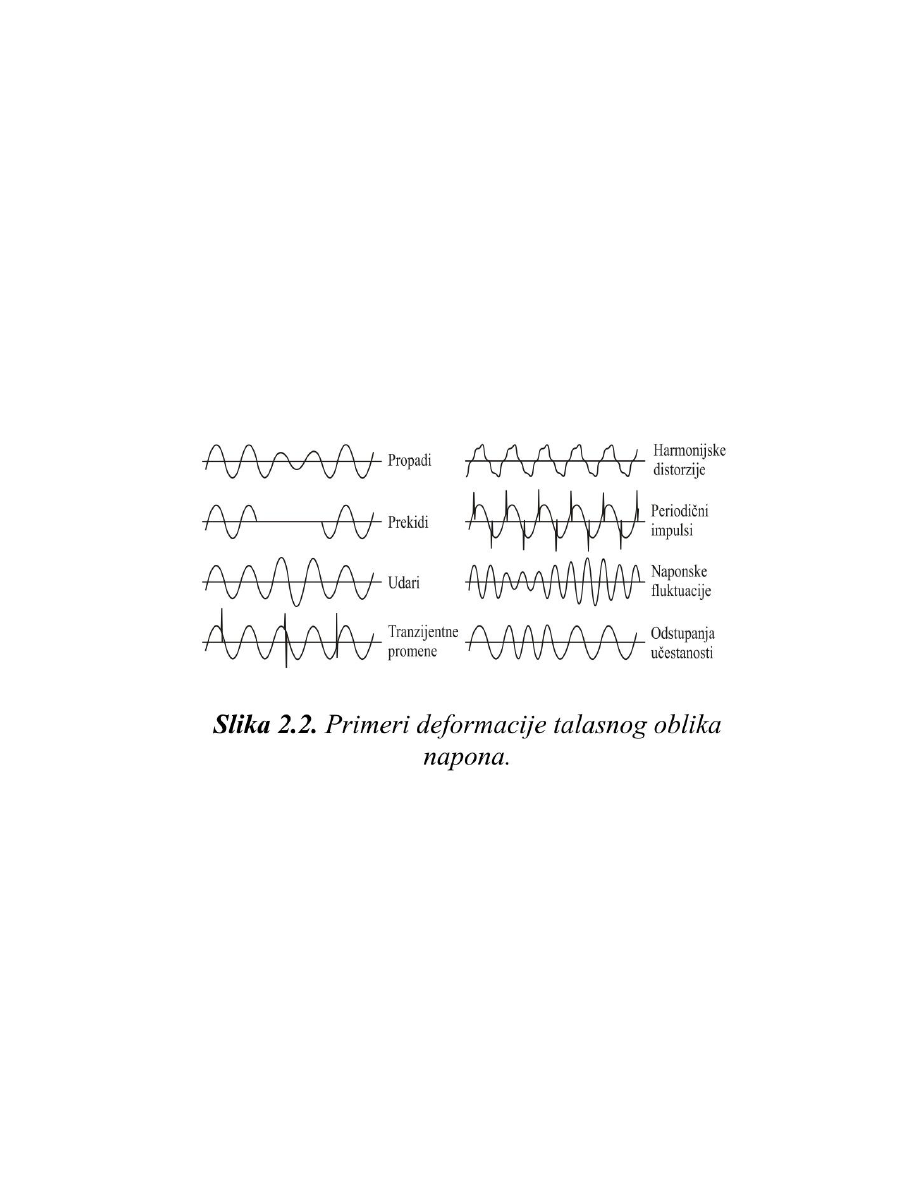

2. Navesti i prikazati primere deformacije talasnog oblika napona.
2.
3. Ko je doneo i šta obrađuje strandard EN 50160. Koji standard se koristi u našem EES-u?
3.
Evropski komitet za elektrotehničku standardizaciju CENELEC doneo je evropski standard EN
50160 koji opisuje i utvrđuje glavne karakteristike napona na mestu priključenja električnih
prijemnika na napojnu mrežu na niskom, srednjem i visokom naponu pri normalnim uslovima
rada.
Standard je usvojen i kao naš nacionalni standard pod oznakom SRPS EN 50160
(Karakteristike napona isporučene električne energije iz javnih električnih mreža).
2
4.Navesti izvore viših harmonika i njihove negativne efekte. Objasniti uticaj na elektroenergetske
vodove
4.
Harmonici su posledica rada nelinearnih prijemnika električne energije izvora svetlosti sa
električnim pražnjenjem u gasovima, indukcione električne peći I elektrolične peći ali I uređaja
energetske elektronike poput poluprovodničkih energetskih pretvarača.
Oni generišu nesinusne talasne oblike struje pri napajanju sinusnim naponom, odnosno
injektiraju više harmonike struje u sistem koji proticanjem duž impedanse sistema izazivaju
pad napona, a posledica je deformacija talasnog oblika napona.
Uticaj na elektroenergetske vodove:
- Izazivaju dodatno povećanje gubitaka snage prouzrokovano porastom efektivne
vrednosti harmonika struje,
-
Izazivaju padove napona -
porast sadržaja harmonika napona stvara
naprezanja izolacije proporcionalno maksimalnom naponu. Ovaj efekat smanjuje
životni vek kabla, povećava broj kvarova na kablu, a samim tim i troškove.
5. Šta je monitoring kvaliteta električne energije i šta čini jedan napredni sistem za monitoring?
5. Monitoring kvaliteta električne energije predstavlja kontinuirani proces prikupljanja, obrade
i analize merenih podataka u svrhu dobijanja korisnih informacija. Na osnovu sprovedenog
monitoringa mogu se odrediti uzroci nastalih prekida ili poremećaja, stanja koja su im
prethodila kao i predviđanje budućih događaja.
Napredan sistem za monitoring kvaliteta električne energije obuhvata niz ključnih elemenata.
To uključuje visokofrekventno uzorkovanje podataka, praćenje parametara kao što su
harmonici i transijentne pojave, sposobnost identifikacije i beleženja događaja koji utiču na
kvalitet električne energije, daljinski pristup za nadgledanje u realnom vremenu, automatsko
generisanje izveštaja i upozorenja kada se prekorači određeni prag, kao i sposobnost analize
podataka kako bi se identifikovali uzroci problema. Takođe, integracija sa informacionim
sistemima omogućava sveobuhvatni pristup održavanju i upravljanju električnom mrežom.
6. Koji su bitni parametri kod određivanja lokacije za monitoring kvaliteta električne energije?
Navesti primer dobrog izbora lokacije za monitoring.
6. Bitni parametri kod određivanja lokacije za monitoring kvaliteta električne energije uključuju
napon, struju, frekvenciju, faktor snage, harmonike i transijentne pojave. Takođe, važno je
uzeti u obzir karakteristike mreže, kao i vrste potrošača koji su povezani na tu lokaciju.
Bitno je da lokacija opreme za monitoring bude što je moguće bliža uređaju na koji deluju
promene u kvalitetu električne energije ili uređaju koji preslikava određene probleme u svom
električnom okruženju, degradirajući parametre kvaliteta električne energije.
Dobro izabrana lokacija za monitoring je na sabirnicama odgovarajuće transformatorske
stanice i na izvodu posmatranog potrošača.
